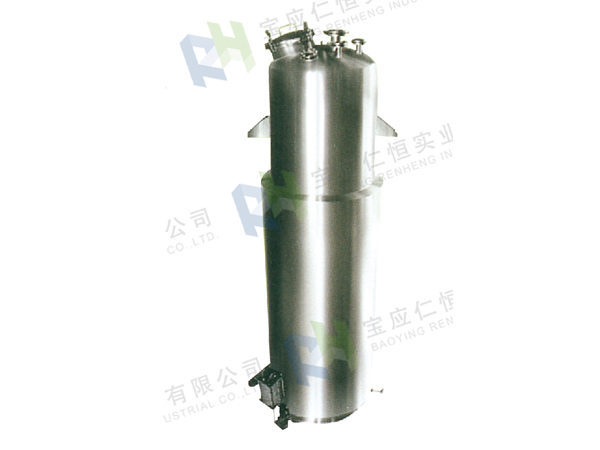

TQT系列直筒型提取罐
概述：
本设备可用于中药、食品、化工行业的常压、微压、水煎、热回流、强行循环、渗漉、芳香提取及有机煤的回收等多种工艺操作。大小锥形提取罐最突出的特点是出渣非常方便，加热效果好。罐体配备CIP清洗自动旋转喷洗球，测温孔、防爆视镜灯、视镜、快开式投料口等，确保操作简便，符合GMP标准。设备成套供应包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。
技术参数 Technical parameters:
概述：
本设备可用于中药、食品、化工行业的常压、微压、水煎、热回流、强行循环、渗漉、芳香提取及有机煤的回收等多种工艺操作。大小锥形提取罐最突出的特点是出渣非常方便，加热效果好。罐体配备CIP清洗自动旋转喷洗球，测温孔、防爆视镜灯、视镜、快开式投料口等，确保操作简便，符合GMP标准。设备成套供应包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。
技术参数 Technical parameters:
|
参数Parameter 型号Type |
TQT-1 |
TQT-2 |
TQT-3 |
TQT-4 |
TQT-5 |
备注 |
|
溶积Volume(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
|
|
罐内设计压力Design pressure in tank(Mpa) |
0.09 |
|||||
|
夹层设计压Design pressure in jacket(Mpa) |
0.3 |
|||||
|
加料口直径Diameter of material inlet(mm ) |
400 |
400 |
400 |
500 |
500 |
|
|
加热面积Heating area(m2) |
3 |
4.7 |
6 |
8 |
11 |
|
|
冷凝面积Condensing area(m2) |
5 |
6.5 |
9 |
12 |
15 |
|
|
冷却面积Cooling area(m2) |
1 |
1 |
1 |
2 |
2 |
|
|
过滤面积Filtration area(m2) |
0.5 |
0.5 |
0.8 |
1.2 |
1.2 |
|
|
耗汽Steam consumption(kg/h) |
285 |
346 |
570 |
718 |
903 |
|
|
耗水Water consumption(T/H) |
3 |
4 |
5 |
7 |
8 |
|
|
蒸汽口Steam inlet(mm) |
40 |
40 |
40 |
50 |
60 |
|
|
进出水口Water inlet and outlet(mm) |
40 |
50 |
60 |
60 |
70 |
|
|
排渣门直径Diameter of slagging door(mm) |
800 |
800 |
1000 |
1200 |
1200 |
|
